De diédrico a axonométrico a – Lámina #01 (Piezas de 2×2).
Para familiarizarnos con el sistema, en esta lámina trabajaremos con una única pieza en 12 posiciones diferentes. De este modo, usando una pieza bastante simple, nos familiarizamos con el sistema y la representación de partes vistas y ocultas.
Soluciones lámina 01.
Piezas resueltas:

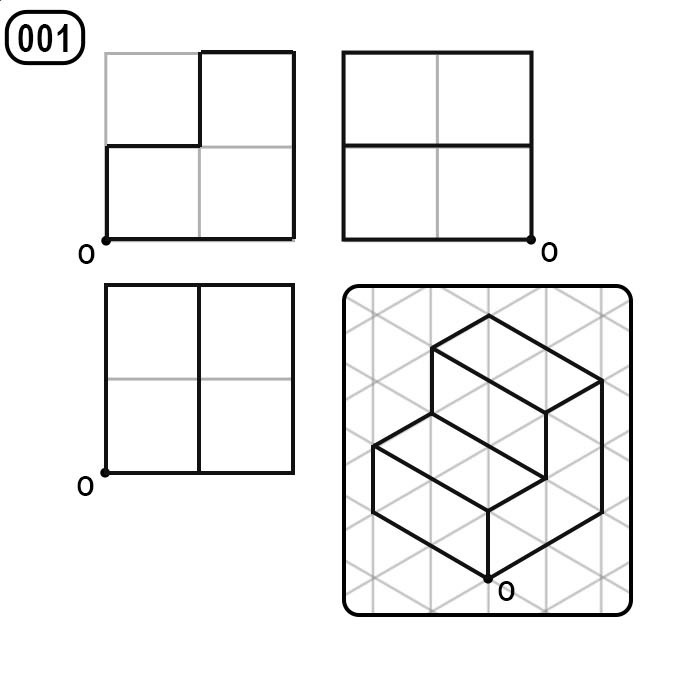

Solución pieza 001

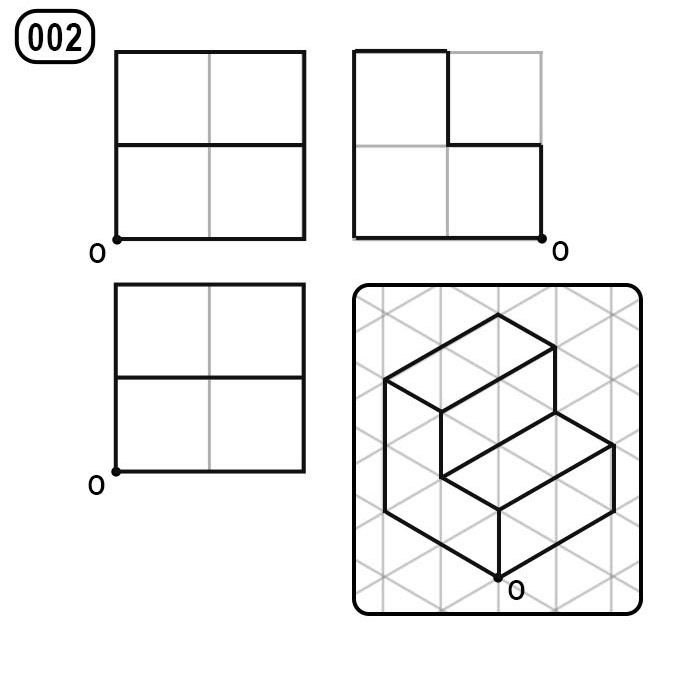

Solución pieza 002

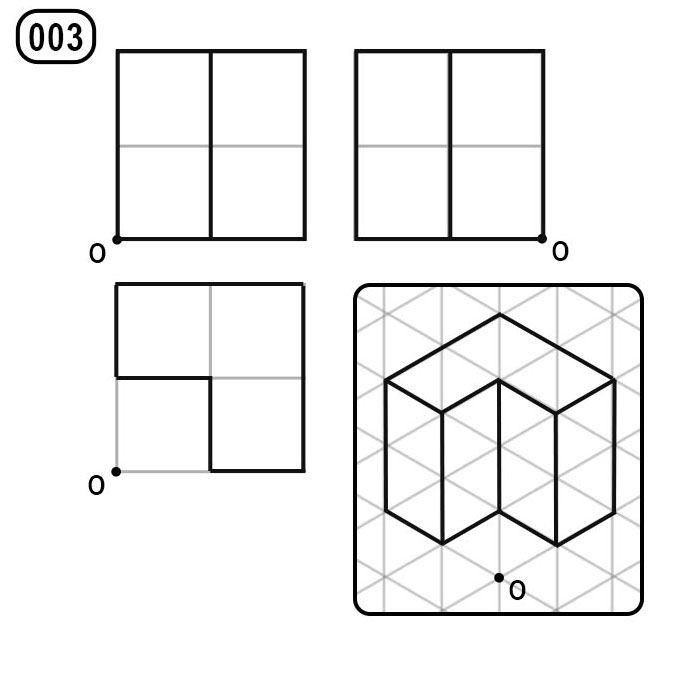

Solución pieza 003

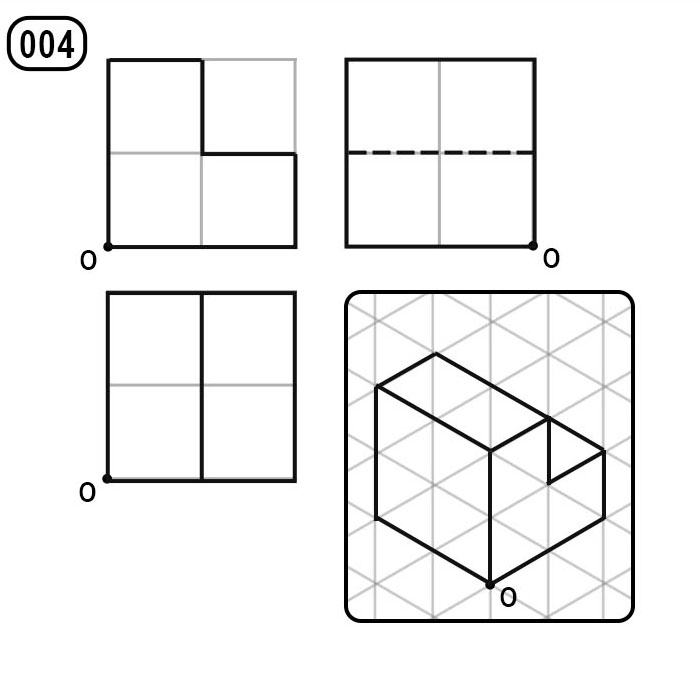

Solución pieza 004

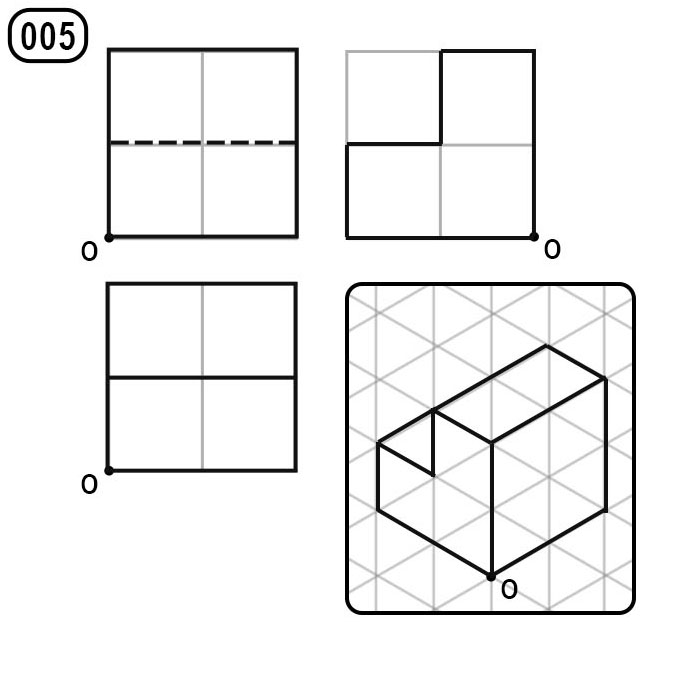

Solución pieza 005

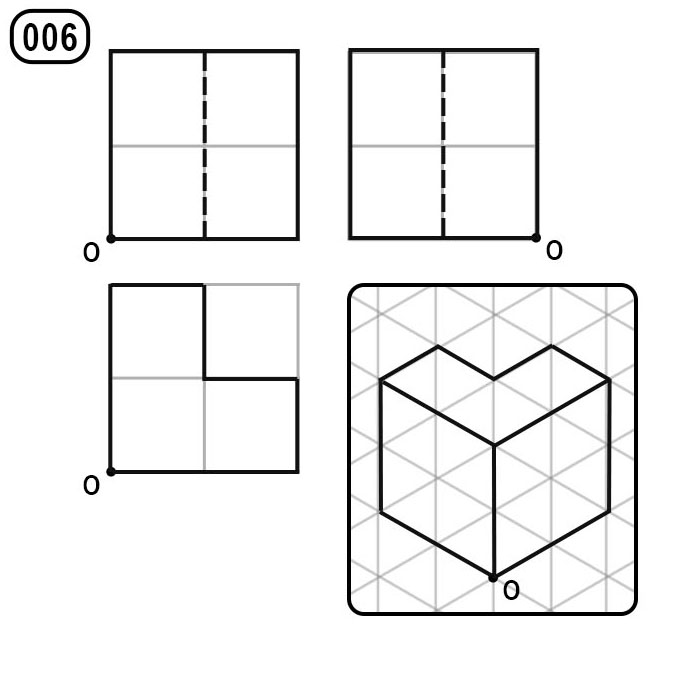

Solución pieza 006

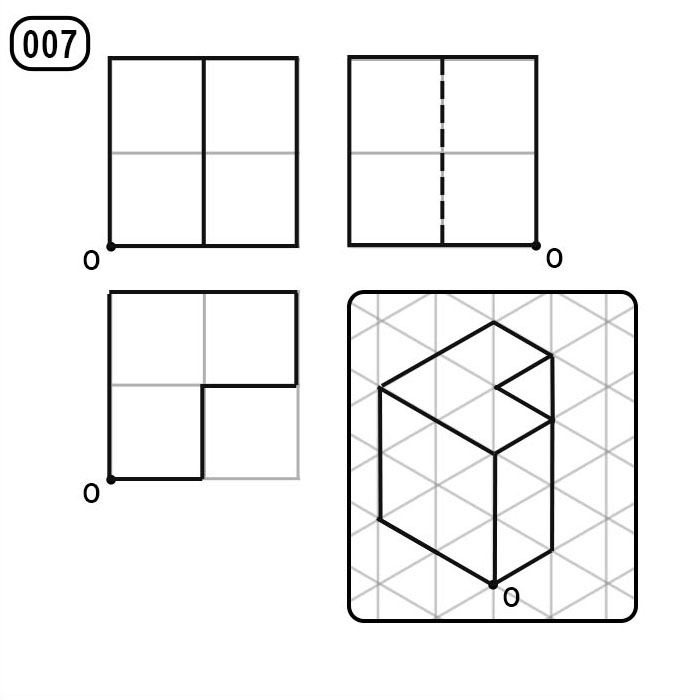

Solución pieza 007

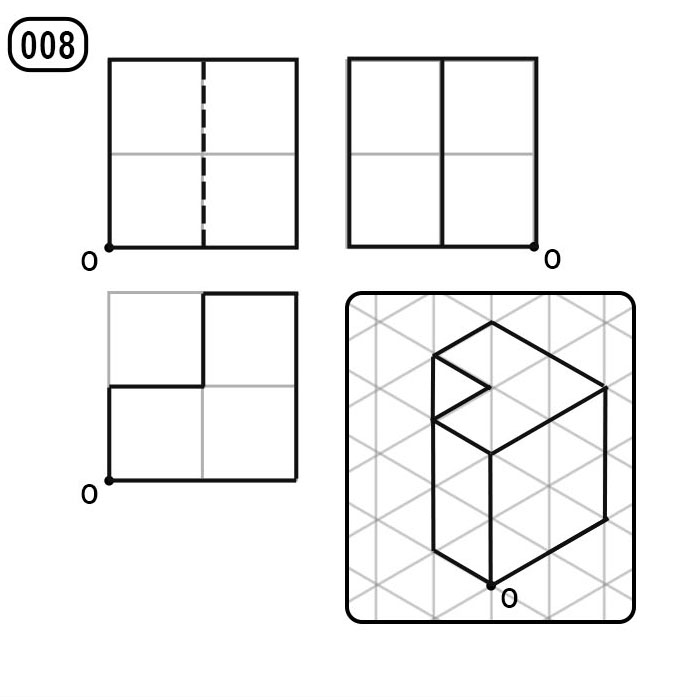

Solución pieza 008

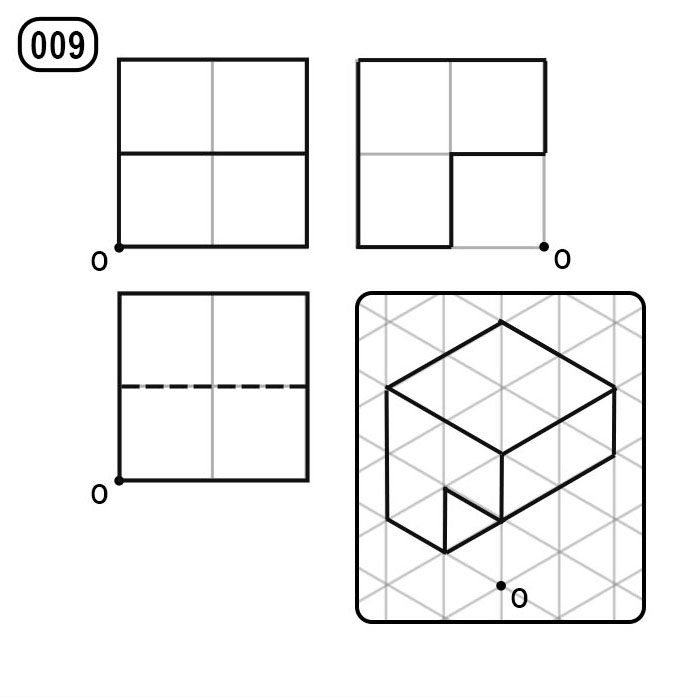

Solución pieza 009

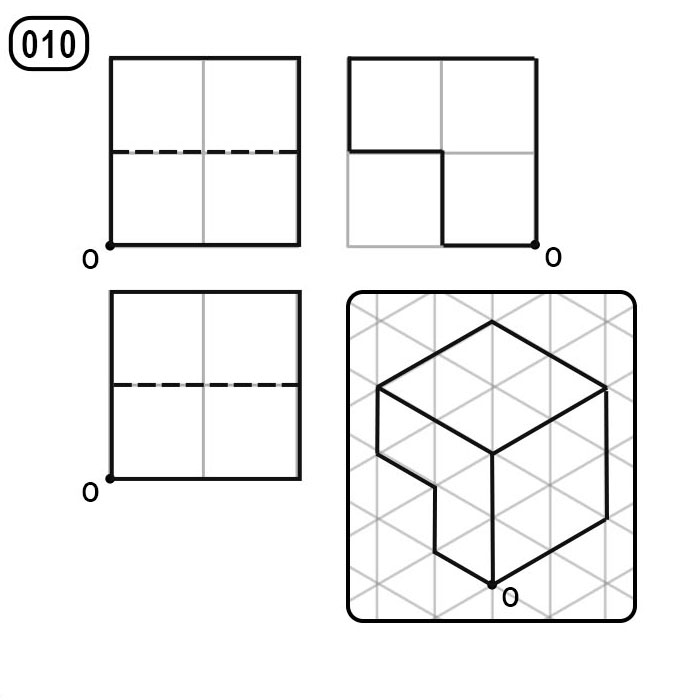

Solución pieza 010

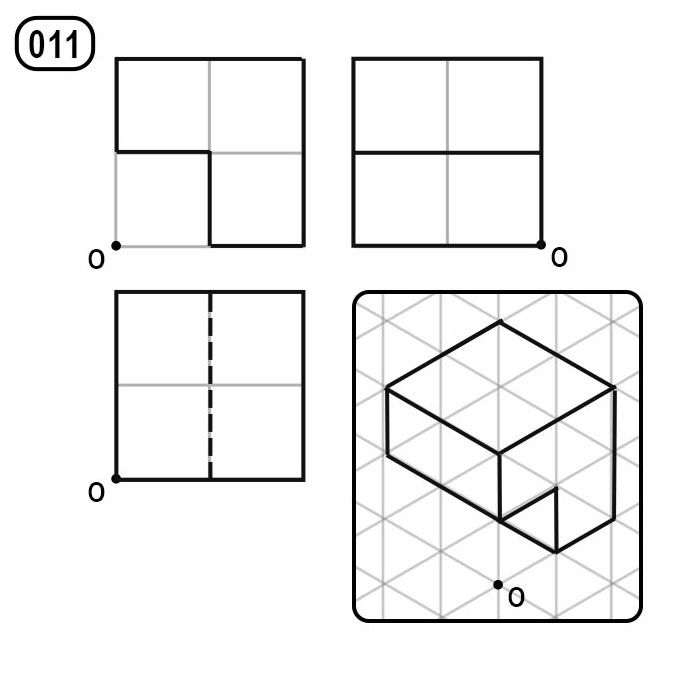

Solución pieza 011

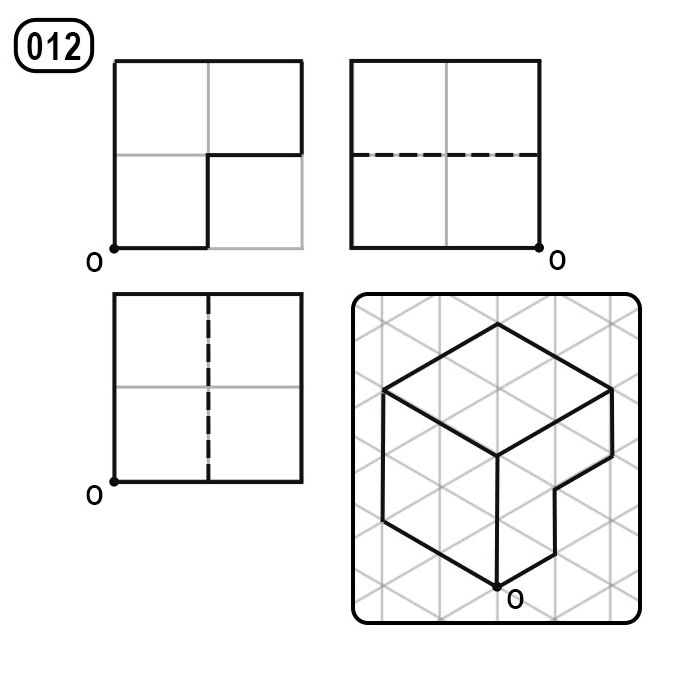

Solución pieza 012
