Láminas pdf de representación de Vistas de figuras

Por /

De axonométrico a diédrico y viceversa.

Nuevas láminas enfocadas a la visualización y representación de piezas tanto en vistas diédricas como en axonométrico (isométrico). A fecha de hoy, son 5 láminas en pdf en sus dos versiones, que recopilan un total de 60 piezas.

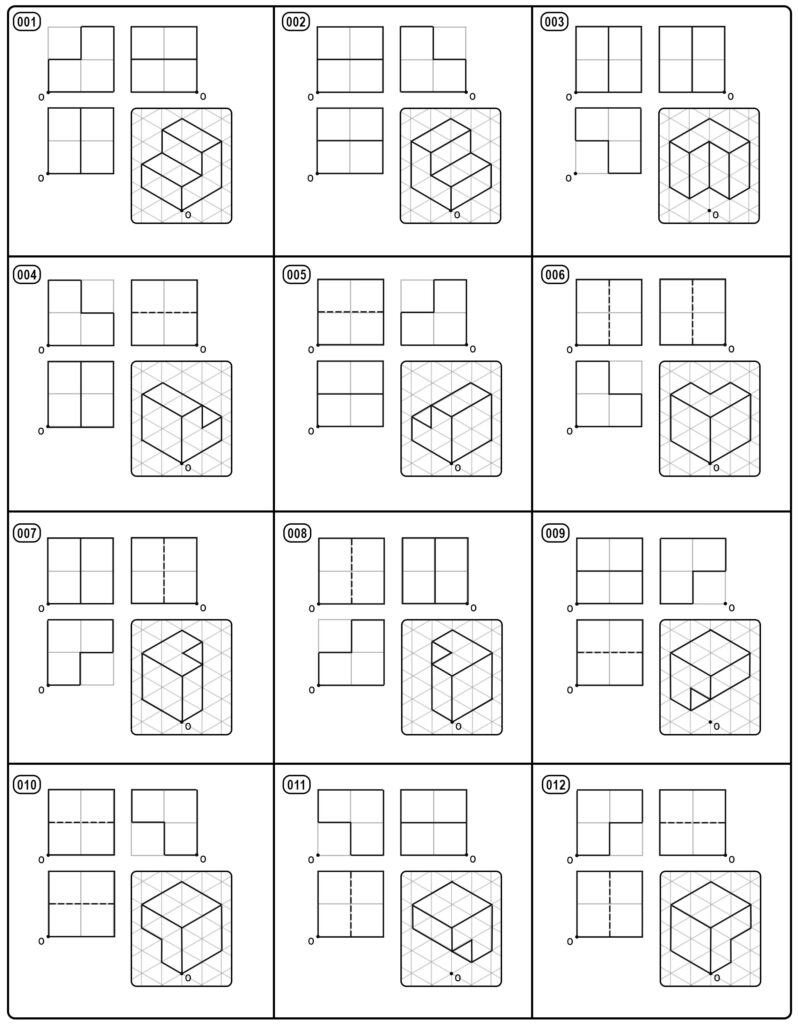

Lamina vistas 01

Lámina 01 – De axonométrico a diédrico – Piezas de 2×2
Lámina 01 – De diédrico a axonométrico – Piezas de 2×2

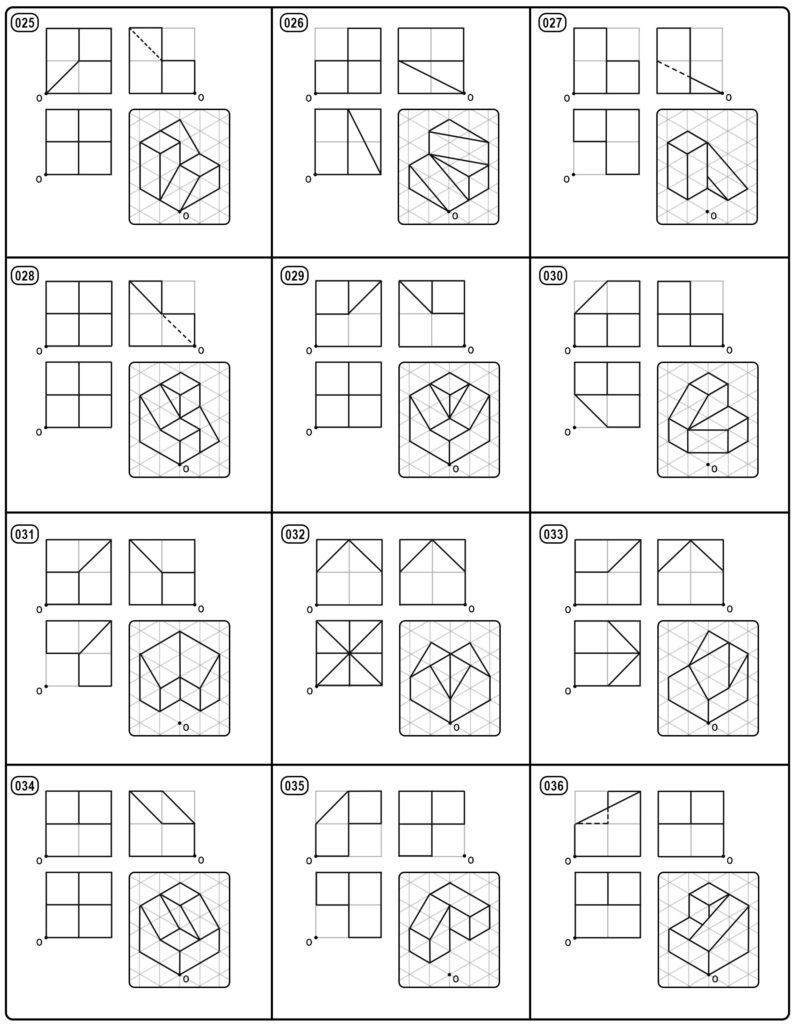

Lamina vistas 02

Lámina 02 – De axonométrico a diédrico – Piezas de 2×2
Lámina 02 – De diédrico a axonométrico – Piezas de 2×2

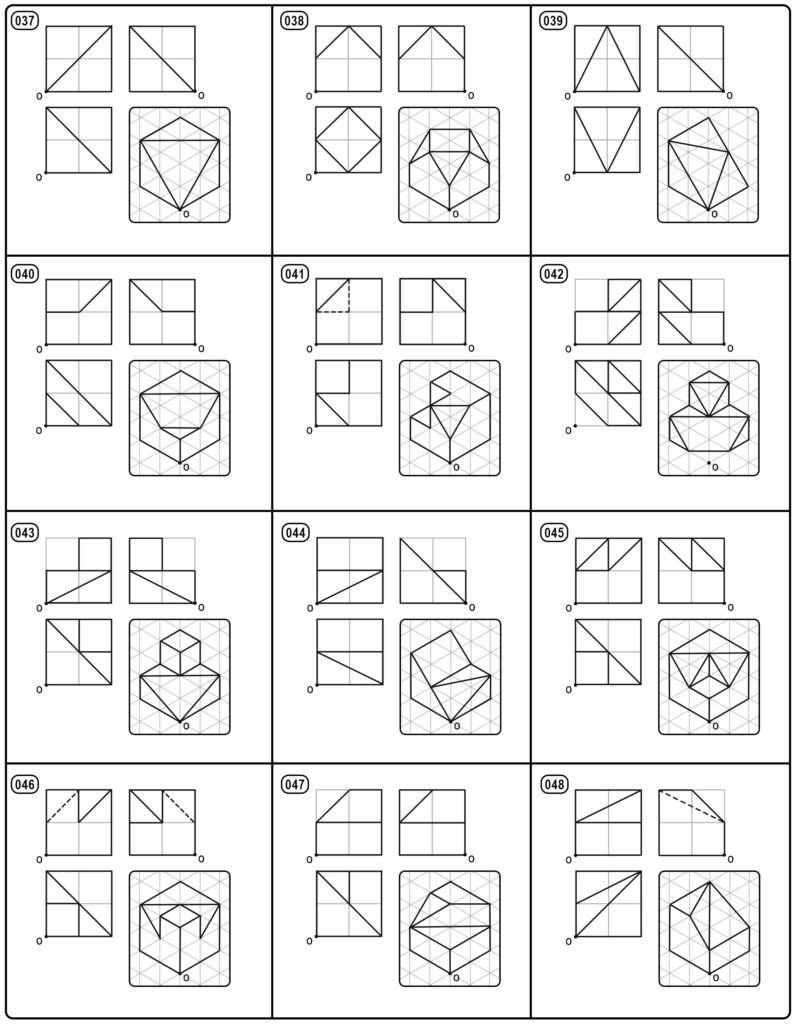

Lamina vistas 03

Lámina 03 – De axonométrico a diédrico – Piezas de 2×2
Lámina 03 – De diédrico a axonométrico – Piezas de 2×2

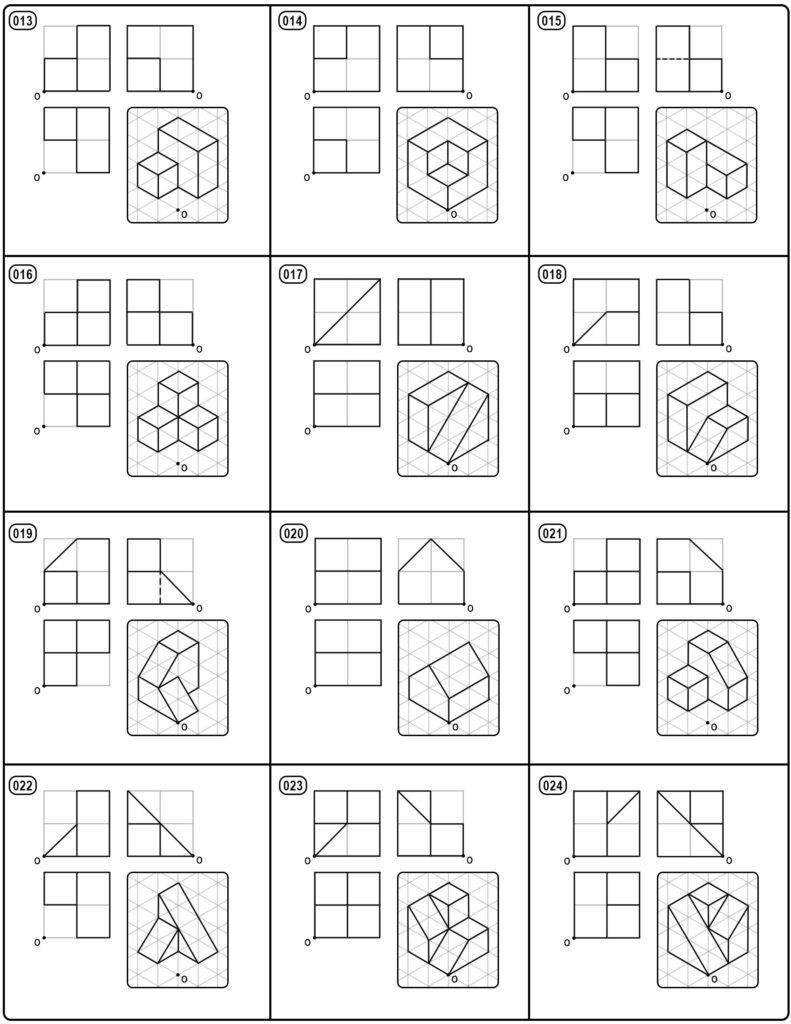

Lamina vistas 04

Lámina 04 – De axonométrico a diédrico – Piezas de 2×2
Lámina 04 – De diédrico a axonométrico – Piezas de 2×2

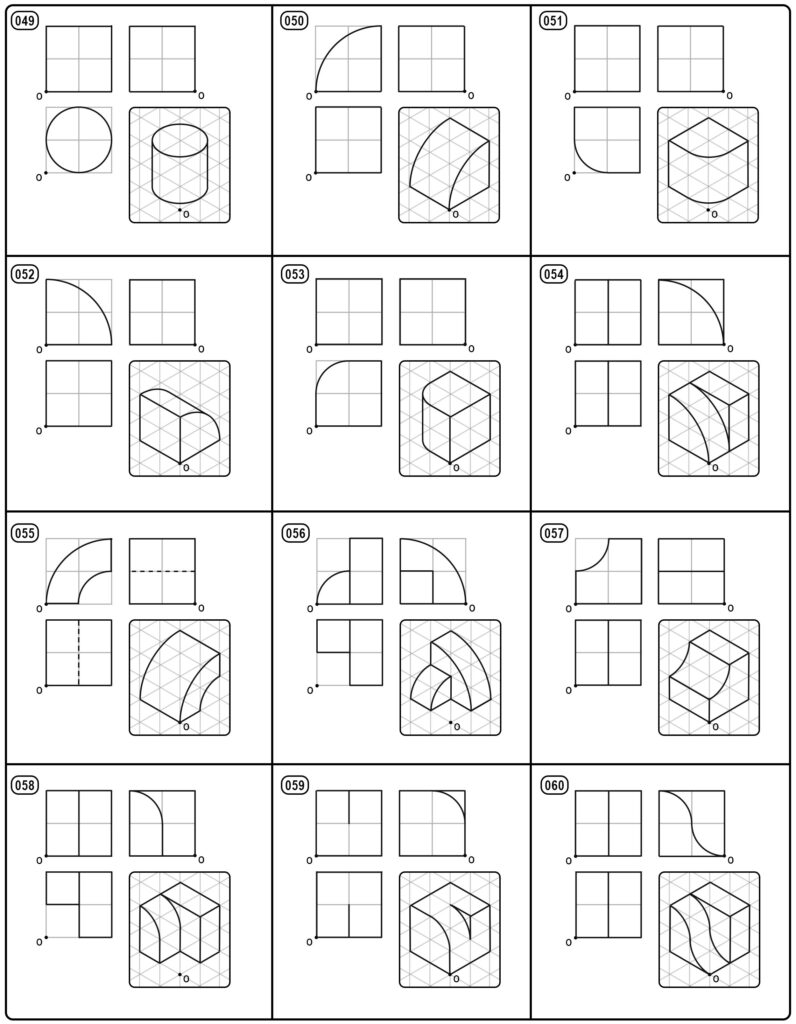

Lamina vistas 05

Lámina 05 – De axonométrico a diédrico – Piezas de 2×2
Lámina 05 – De diédrico a axonométrico – Piezas de 2×2
